Popis produktov

5-vrstvová EVOH PEX B rúrka má symetrickú štruktúru: PEXB/spojovacia vrstva/EVOH/spojovacia vrstva/PEXB, pričom vrstva EVOH je centrálne zapuzdrená pre lepšiu integritu kyslíkovej bariéry. Oba varianty využívajú importovanú EVOH živicu a sú patentovanou formou švajčiarskeho Maillefera. Rúry podstupujú prísne testovanie priepustnosti kyslíka (menej alebo rovné 0,01 mg/l) a validáciu hydrostatického tlaku.

Dostupné štruktúry

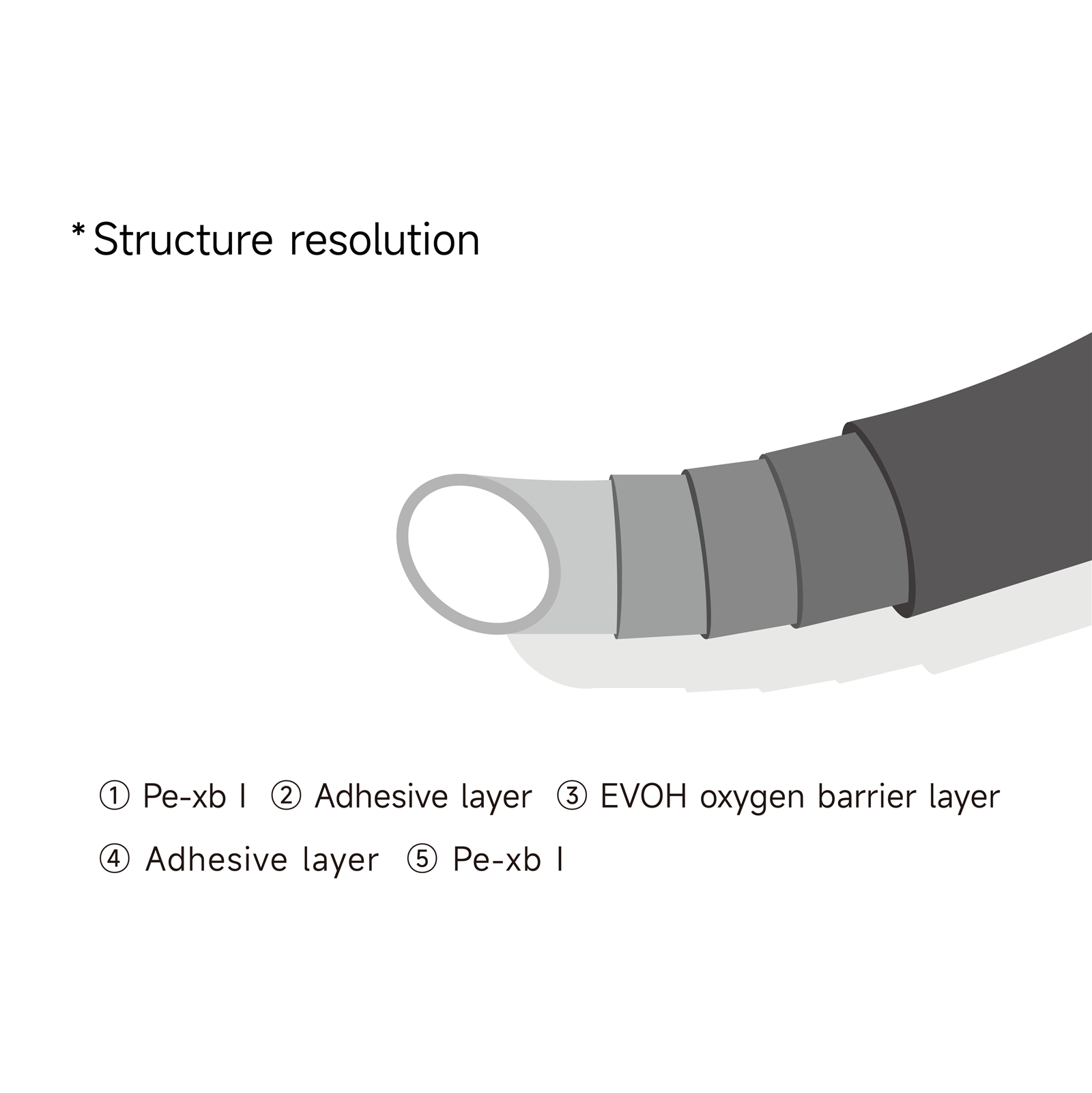

5 Potrubie vrstvenej kyslíkovej bariéry (5 vrstiev PEX B EVOH)

① PEX-B vrstva

② Lepiaca vrstva

③ EVOH kyslíková bariérová vrstva

④ Lepiaca vrstva

⑤ PEX-B vrstva

Informácie o produkte

1. Materiál

Silán-zosieťovaný polyetylén (PEX-B ) + EVOH bariérová vrstva

2. Priepustnosť kyslíka

Menej ako alebo rovné 0,01 mg/l (v súlade s ISO 17455)

3. Prevádzková teplota

-40 stupňov až 95 stupňov (dlhodobý-termín), 110 stupňov (krátkodobý)

4. Hodnotenie tlaku

0,69 MPa pri 82 stupňoch; 1,0 MPa pri 23 stupňoch

5. Certifikácie

Laboratórne testované CNAS, ISO 9001, ASTM F876/F877

Popis produktov

Prémiové materiály a technológie

Využíva dovážaný bariérový materiál EVOH a pokročilé výrobné zariadenia s patentovanými formami od švajčiarskej Nokia-Maillefer, ktoré zaisťujú vynikajúcu odolnosť voči kyslíku.

Certifikovaná kvalita

Prísne testované a certifikované autoritatívnymi organizáciami pre výkon kyslíkovej bariéry. Patentovaná technológia zaručuje rovnomernú hrúbku vrstvy a stálu kvalitu produktu.

Jednoduchá inštalácia

Vynikajúca flexibilita, široký polomer ohybu a vysoká tekutá-mechanická účinnosť zjednodušujú a urýchľujú konštrukciu.

Použiteľné scenáre

Radiátorové vykurovacie systémy

Zabraňuje korózii v kotloch a ventiloch.

Podlahové kúrenie

Kyslíková bariéra zaisťuje dlhú životnosť systému.

Solárne tepelné potrubia

Vhodné pre-vysokoteplotnú solárnu cirkuláciu vody.

HVAC systémy

Používa sa v sieťach na výmenu studenej vody a tepla.

Technické údaje

Nehnuteľnosť	Hodnota	Jednotka	Štandardné
Maximálna teplota použitia	95	stupňa
Hustota	0.9442	G/cm³	ASTM D-792
Rýchlosť tepelnej rozťažnosti medzi 0-70 stupňov	1,9*10⁴	k²	ASTM D-696
Tepelná vodivosť	0.41	WK'm⁴	DIN 52612-1
Elasticita flexlon modulu pri -40 stupňoch pri -0 stupňoch pri -23 stupňoch	498 312 183	N/mm¹ N/mm N/mm²	DIN EN ISO 178
Odolnosť voči ťahu	20	N/mm²	ASTM D-538
Aruptúra predĺženia	400%		ASTM D-538
Povrchový odpor	>1012Ω	Ω	IEC 60093

Popis produktov

DIN ŠTANDARDNÉ PEX TRUBKY DIN 16893
DN	Vonkajší priemer mm	Stredný vonkajší priemer, mm		Hrúbka steny mm
DN	Vonkajší priemer mm	dem, min	dem, max	S6,3	S5	S4	S3,2
16	16	16,0	16,0	1,3	1,5	1,8	2,2
20	20	20,0	20,0	1,5	1,9	2,3	2,8
25	25	25,5	25,5	1,9	2,3	2,8	3,5
32	32	32,0	32,0	2,4	2,9	3,6	4,4
40	40	40,0	40,0	3,0	3,7	4,5	5,5
50	50	50,0	50,0	3,7	4,6	5,6	6,9
63	63	63,0	63,0	4,7	5,8	7,1	8,7

Štandardné ASTM PEX hadičky ASTM F876/F877/CTS-OD SDR9
Nominálne potrubie veľkosť palca	Rozmer		Prevádzkový tlak (PNMpa) a maximálne pracovné teplota (Tmax, stupeň)
Nominálne potrubie veľkosť palca	Vonkajší priemer, palec	Hrúbka steny, palec
3/8	0.500±0.003	0.070+0.010	(1)PN=0.69Mpa (100 psi), Tmax=82 stupeň (180F) (2)PN=1.0mPA(145psi), Tmax=23 stupeň (73F)
1/2	0.625±0.004	0.070+0.010
5/8	0.750±0.004	0.083+0.010
3/4	0.875±0.004	0.097+0.010
1	1.125±0.005	0.125+0.0013
